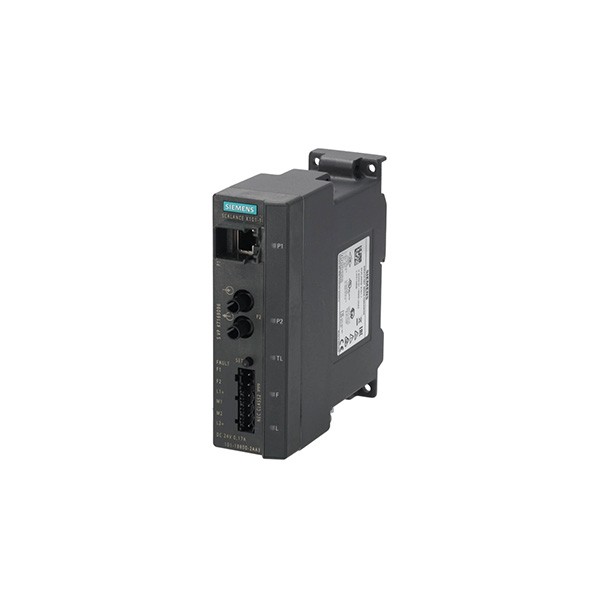

Siemens 6GK5101-1BB00-2AA3

Kaubamärk:Siemens
Mudel:6GK5101-1BB00-2AA3

Varude olukord:Kaup on laos saadaval.

Toote omadused

Siemens 6GK5101-1BB00-2AA3, üldtuntud kui SCALANCE X101-1, on kvaliteetne mittehallatav tööstuslik Etherneti meediumimuundur, mis on mõeldud tööstuslike automatiseerimisvõrkude jaoks. Siemens 6GK5101-1BB00-2AA3 sisaldab kahte olulist porti, mis vastavad erinevatele ühendusnõuetele: üks 10/100 Mbit/s RJ45 elektripistik ja üks 100 Mbit/s mitmemoodiline BFOC kiudport. Fiiberport kasutab lainepikkust 850 nm ja suudab mitmemoodilise kiu abil andmeid edastada kuni 5 km kaugusele, lahendades tüüpiliste Etherneti kaablite lühikese edastuskauguse (ainult 100 m). Elektriport võimaldab automaatset läbirääkimist edastuskiiruse ja dupleksrežiimi üle, võimaldades sellel sujuvalt kohaneda erinevate võrguseadmetega ilma käsitsi seadistamata.

Siemens 6GK5101-1BB00-2AA3 on haldamata meediumimuundur, mis tähendab, et see võib kohe pärast võrguga ühenduse loomist tööle hakata – pole vaja keerulist konfiguratsiooni. See vähendab kohapealseks paigaldamiseks ja hoolduseks kuluvat aega. See sisaldab ka LED-diagnostika tulesid ja veasignaali kontakti nupuga SET, mis võimaldab kasutajatel hõlpsalt kontrollida seadme seisukorda, nagu toide, ühendus ja andmeedastus, ning lahendada probleeme reaalajas.

Siemens 6GK5101-1BB00-2AA3 on loodud vastama tööstusstandarditele ja sellel on suurepärane häiretevastane võime. Sellel on 24V DC üleliigne toiteallikas (pingevahemikuga 18V kuni 32V DC) ja kaitseks sisseehitatud kaitse, mis tagab töö jätkumise ka võimsuse kõikumisel. Sellel on IP30 klassifikatsioon, mis tähendab, et see talub tolmu ja muid mikroskoopilisi osakesi. Seda saab paigaldada DIN-liistudele, S7-300 siinidele või seintele, mistõttu on see ideaalne kasutamiseks väikestes tööstuslikes kohtades.

Tehnilised andmed

Mudel	6GK5101-1BB00-2AA3
Toote nimi	SCALANCE X101-1, IE haldamata meediumimuundur
Toote tüüp	Tööstuslik Etherneti elektri-/optiline muundur
Toitepinge	24 V DC (liigne disain)
Max Praegune tarbimine	0.12A
Võimsuse kaotus	3 W (24 V DC)
Kaitseaste	IP30
Mõõdud (L × K × S)	40mm × 125mm × 124mm

Rakenduse stsenaariumid

Siemens 6GK5101-1BB00-2AA3 on tehase automatiseerimissüsteemide kriitiline komponent, mis ühendab PLC-sid (programmeeritavaid loogilisi kontrollereid), HMI-sid (inimese-masina liidesed) ja SCADA-süsteeme. Suurte tööstusettevõtete tootmisliinid on sageli hajutatud mitmes töökojas ja tüüpilised Etherneti kaablid suudavad andmeid edastada ainult 100 meetri ulatuses. See seade ühendab kauguse kaugemate seadmete vahel, pakkudes juhtimisjuhiste ja tootmisandmete stabiilset edastamist oma mitmemoodilise kiudühenduse kaudu, mis toetab kuni 5 km edastamist. See ühildub Siemensi S7-seeria PLC-dega, mistõttu on see ideaalne tööstus 4.0 nutikate tööstusseadete jaoks.

Siemens 6GK5101-1BB00-2AA3 on väga kasulik ka logistika- ja laokeskuste jaoks. Nendes kohtades on tohutult palju turvakaameraid ja andureid. Vidin teisendab nende seadmete vaskkaabli signaalid optilisteks signaalideks, vältides signaali viivitusi või katkestusi, mis on põhjustatud vaskkaabli pikamaaülekandest{10}}. See pakub teravaid ja sujuvaid reaalajas jälgimispilte, võimaldades juhtidel jälgida varude liikumist ja laoohutust. Seda tööstuslikku meediumimuundurit on lihtne paigaldada ja see ei nõua keerulist konfigureerimist, säästes kohapealse hoolduse aega.

KKK

K: Mis on Siemens 6GK5101-1BB00-2AA3?

V: Siemens 6GK5101-1BB00-2AA3 on SCALANCE X101-1 tööstusliku Etherneti meediamuundur. See on osa SCALANCE X-100 seeriast mittehallatavatest võrguseadmetest. Selle põhiülesanne on muuta tavaliste Etherneti kaablite elektriimpulsid fiiberoptiliste kaablite optilisteks signaalideks, võimaldades stabiilseid ja pikamaa võrguühendusi rasketes tööstuskeskkondades.

K: Kuidas installida ja konfigureerida 6GK5101-1BB00-2AA3?

V: Paigaldamine on lihtne tänu selle haldamatule, ühenda{0}}ja-mängimisele. See ei nõua tarkvara konfigureerimist. Seda saab paigaldada tavalisele 35 mm DIN siinile juhtkapis. Ühendage üleliigne toiteallikas (24 V DC) kahe-klemmi pistikuga, seejärel ühendage oma Etherneti seade RJ45 porti ja fiiberoptiline kaabel BFOC-porti. LED-id annavad kiiret olekuteavet toite-, lingi- ja andmetegevuste kohta.

K: Kas SCALANCE X101-1 ühildub PROFINETi ja teiste protokollidega?

V: Jah, see on PROFINET-ühilduv ja turvaliste ühenduste tagamiseks on kaasas PROFINET{0}}ühilduv fikseeritud kaelarihm. 1. kihi meediumimuundurina on see protokollist-sõltumatu. See tähendab, et see võib edastada mis tahes Etherneti{5}}põhist tööstusprotokolli, nagu PROFINET, EtherNet/IP või MODBUS TCP, ilma konfiguratsiooni nõudmata, kuna see muudab lihtsalt füüsilist signaalikandjat.
